EST火災報警主機安裝應注意哪些方面的問題？
來源： 時間：2020-03-24
EST火災報警主機安裝應注意哪些方面的問題？

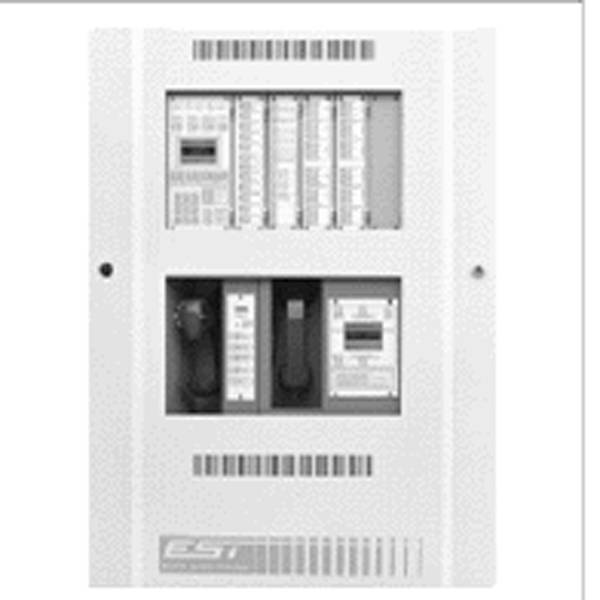

一、EST主機概述
EST3采用的模塊化設計是為了滿足系統擴展的靈活性，在保證系統性能和功能的前提下，達到-經濟的配置。中央控制設備主要由以下模板組成：
1.3-CPU3-CPU是EST3系統的中央處理單元模板，是系統的心臟。提供可選的內存擴展卡、RS232和RS485通訊卡。RS232提供網絡與外部計算機或打印機的通訊接口；RS485提供各節點機連接成為帶有優先權的TOKENRING網絡的通訊接口。安裝占用2個模板空間.
2.3-LCD3-LCD是用戶顯示和操作界面模板，直接安裝在3--CPU模板上，位于機箱內-上層部位。網絡上全部64個節點只需安裝一塊3-LCD。它包括如下部分：
1)LCD液晶顯示屏：168個字符的容量，帶有節能型背景照明燈。自動顯示-初和-終報警。
2)狀態指示器：指示交流電源、測試模式、CPU、接地以及探測器連接的當前狀態。
3)事件隊列：提供4個獨立的事件隊列，每個隊列包括500條事件。一個報警隊列，一個檢測隊列，一個故障隊列，一個監視隊列。每個隊列都有一個黃色LED燈作為事件指示，任一個事件均被自動分類并存儲在上述四種隊列之一中。在得到確認前LED一直保持閃爍，在所有事件被確認后LED才停止閃爍，保持亮起。
4)命令菜單：用戶按下按鈕可調出命令菜單，這些命令包括：狀態、使能、關掉、激活(啟動)、復位(停止)、控制輸出、報告和編程。當然需要用戶輸入一個正確的密碼。
5)擴展信息顯示：按下“擴展信息”開關，系統列表顯示激活區域內設備的詳細信息。當多個設備激活時，可按下前/后按鈕滾動顯示。
3.3-ASU，3-ASU/4，3-FTCU，3-ASU/FT3-ASU是音頻控制單元模板，提供8個通道的同步數字通信信號，提高了音頻信號的容量和質量。8個通道可分別應用于火警層、火警上下相鄰層、電梯、樓梯間、其它所有層的緊急廣播，另有2個通道備用。可存儲2～34分鐘的語音信息，可循環播放多國語言，帶有話筒單元。
3.13-ASU/FT3-ASU/FT是帶有消防電話的音頻控制單元模板，除具有與3-ASU相同的性能以外，帶有168字符的LCD液晶顯示屏。在上半部可顯示20個呼叫信息，在下半部顯示-多5部電話同時接通的信息。
4.3-PPS/M-230，3-BPS/M-2303-PPS/M是主開關電源及其監視模板。一個節點機需要配置一個主電源。每一個主電源需要一個電源監視模板。用于電源和機內總線的連接；對電源的故障進行監視并將結果傳送到系統；向電池充電并可根據電池溫度調節充電電流；在交流電斷掉時起用電池并在電池輸出電壓低于21V時斷電保護電池。3-BPS/M是輔助開關電源及其監視模板，一個輔助電源需要配置一個輔助電源監視模板，其功能與主電源監視模板相同，只是無電池充電功能。它也是LRM模板，任一種控制/顯示模板均可安裝在它的前面。
5.3-SSDC3-SSDC是SignatureSeries回路驅動模板，用于連接智能探測器，各種監視模塊和控制模塊，及帶地址手動報警器。其提供250點設備監控容量，其中125個探頭和125個模塊。回路-遠傳輸距離12，000英尺(3，660米)。可用普通線(非屏蔽，非雙絞線)安裝占用1個導軌空間。一個節點機-多可安裝10個3-SSDC，單節點機容量2500點。它也是LRM模板，任一種控制/顯示模板均可安裝在它的前面。
6.3-IDC8/43-IDC8/4是傳統意義的普通卡模板，提供8個ClassB回路，監視兩線制探測器和干觸點設備，其中4個回路可用作廣播通道。安裝占用1個導軌空間。它也是LRM模板，任一種控制/顯示模板均可安裝在它的前面。
7.3-ZA15與3-ZA303-ZA15與3-ZA30都是分布式廣播功率放大器模板，分別能夠在25V或70V兩種電壓下提供15W和30W額定輸出功率，每個模板可以向1個廣播通道提供3.5A額定電流。每個模板安裝占用1個導軌空間。可以接收在兩根線上以數字方式同時進行傳送的八種語言信息，通過軟件可以實現自動選擇，然后放大輸出進行廣播。內置報警音調輸出能力。在前置信號故障時(無信號)，可以自動采用報警音調進行廣播。自帶頻閃燈輸出能力。在同一個機柜中，可配備后備功放。在其他任一個功放故障時自動投入后備功放。同時給出故障報告。它也是LRM模板，任一種控制/顯示模板均可安裝在它的前面。
8.控制開關/顯示模板控制開關/顯示模板是一組帶有發光二極管(LED)顯示和觸摸式控制開關的用戶操作界面。它包括下表中的全部型號。它們通過3-LDSM模板，或LRM模板與3-CPU實現機械連接和電氣連接。
9.3-OPS3-OPS是信號輸出模板，可以輸出三個獨立的信號，它們是火災報警、監視短路和故障報警。正常時輸出為24V，53mA，報警時輸出反極性，輸出能力為24V，147mA。每個模板安裝占用1個導軌空間。它也是LRM模板，任一種控制/顯示模板均可安裝在它的前面。
10.3-LRFM3-LRFM是空模板，用來填充面板空間和防止異物進入機箱。
11.3-CAB系列機箱3-CAB系列機箱是EST3機系列機箱。它可分為帶顯示和控制的機箱，和不帶顯示和控制的機箱。
12.PT1-S是80列串口打印機。打印機也可以從國內購買。
