火災自動報警系統安裝要求規范
來源： 時間：2020-04-09
1.總則
1.1為保證本公司的安裝質量，依據消防規范和相關專業技術標準，以安裝工藝為主，依作業順序，特制定本作業指導書。
1.2在安裝作業中，除執行本作業指導書外，尚應符合--及地方有關規范和標準的規定。
1.3當規范、標準、工藝要求在表述上有差異時，按照以下原則處理：
同級別標準，以后發布的為準。
不同級別標準，以上一級別為準。
不同地區標準，以施工所在地區為準。
1.4本作業指導書的解釋由中安公司工管部質量管理主管負責。
2.施工準備
2.1熟悉系統圖、平面圖、接線圖，熟悉消防報警及聯動設備說明書，熟悉被聯動設備的動作原理及接線圖，發現疑問/不明確時及時與設備廠家聯系，應在安裝前解決。
2.2依照圖紙查驗現場，查看其他相關專業的圖紙，做好與其他專業的技術協調和施工配合。
2.3 明確設備、主材的采購要求，確定規格、型號及相關的技術參數。
2.4明確施工方法、順序及工藝要求，必要時應對施工作業人員進行培訓。
2.5確定施工機具、其機具能力及數量，應滿足施工高峰期的要求。
2.6進行危險辨識，所有可能發生的意外均考慮防范措施，并做好應急準備。
3.預埋管路施工
3.1準備工作：
3.1.1按照現場結構施工狀況確定墻柱、接線盒的高度及位置。
3.1.2按照鋼筋綁扎現狀確定接線盒厚度及固定方法。
3.1.3確定標記形式及漆色，應與其他專業標記相區別。
3.2包盒：接線盒及管口要填充嚴實，保證不透漿、易清盒，嚴禁使用報紙、水泥袋作為填充物。
3.3按圖紙在模板上標識，要求全、準、明。
全：不丟盒，不漏管（含中間接線盒）
準：位置準確
明：明顯易識，與其他專業不混淆
3.4 管路鋪設應沿-近路線進行，斜管入盒時應加彎，入盒時垂直于盒壁以保證入口處嚴實不漏漿。
3.5 盒子固定應牢固，盒口要貼近模板，宜用鐵釘固定在模板上。
3.6 管道入盒要接牢，插接到位，緊固螺釘要緊至上帽緊掉。管路應與鋼筋綁扎牢固。
3.7兩盒之間的管道宜向上弓起，以便于排水。
3.8管路彎曲半徑應≥10倍管徑。應使用專用工具彎制，彎扁度≤1/10管徑。注意管道焊縫，應旁彎，避免拐彎處開裂。
3.7 管路較長時，中間應加接線盒，不大于下述距離：
無彎時 30m
1個彎時 20m
2個彎時 15m
3個彎時 8m
3.8引下、引出模板時，開孔鉆頭應與管外徑相一致。嚴禁開大孔。
3.9多根管引出模板時嚴禁開通孔，應一孔一管，排列整齊，出模管不宜過長，引出管口應梯狀排列。嚴禁用紙塞填管口。
3.10現場截割短管，管口要打磨，去掉毛刺。
3.11復查、整改：當一局部澆鑄面管路敷設完成后應按圖紙復查，并檢查敷管質量，有問題時及時整改。
3.12圖紙標注：當敷管與原圖紙有差異時，應按實際狀況標注在施工圖紙中，其增加的中間接線盒應標記清楚。
3.13旁站看護：土建進行混凝土澆鑄時，應有專人旁站看護所敷設的管路，防止震搗時沖動線管、線盒。其重點看護部位是拐彎處及梁底翻彎處。
3.14清盒：土建拆模后，按照標識用小錘輕敲混凝土表面，不得用力過大，不得大面積敲打，將充填物掏出。要保證盒不變形，絲爪不受損壞。（遇有標識不清楚時，對照已標注的施工圖查找）
3.15防銹：清盒后應用防銹漆刷盒進行防銹處理，要刷滿、刷嚴。
3.16掃管：用鋼絲通管后，拴棉紗反復抽拉，將管內雜物掃除，-后管口戴好護口。
4.明配管路施工遇有瞎盒、死管時，應在施工圖上標注，并按照實際情況擇取措施。
4.1準備工作
4.1.1熟悉圖紙，并與其他專業協調好位置、高度、走向的避讓，首先確定好箱、盒的位置。
4.1.2吊桿、支架、抱卡的預制，并做好刷漆、防腐。
4.1.3對需要刷防火涂料的管路及箱、盒，事先刷兩道防火涂料。
4.2支吊架的要求
4.2.1材料的要求：圓鋼Φ≥6mm扁鋼≥10*3mm角鋼≥25*25*3mm
4.2.2間距要求：
|
鋼管管徑mm |
15-20 |
25-32 |
40-50 |
65以上 |
|
厚壁管m |
1.5 |
2.0 |
2.5 |
3.5 |
|
薄壁管m |
1.0 |
1.5 |
2.0 |
/ |
4.3彎管的要求：
4.3.1焊縫應處于外側，不應有折皺、裂紋、死彎。
4.3.2彎曲半徑不宜小于6倍管徑，當兩個線盒間只有一個彎時，彎曲半徑不宜小于4倍管徑。
4.3.3彎扁度不應大于1/10管外徑。
4.3.4應使用彎管工具彎曲。
4.4線管與其他管道的間距
4.4.1與高溫蒸氣管 氣管上≥1000mm，管下≥500mm
4.4.2與暖氣管、熱水管 水管上≥300mm，管下≥200mm
4.4.3與通風給排水管道 ≥100mm
4.4.4與強電管路 1KV≥200mm， 10KV≥500mm
4.5箱、盒的安裝：
4.5.1箱、盒應先行固定，懸掛的接線盒、接線箱處應用角鋼加以固定，箱盒應平正牢固。
4.5.2線管進入箱盒應一孔一管，孔口與管徑一致。先用螺紋接頭鎖好，不允許大孔接小管。
4.5.3多管進入箱盒時，應排列整齊，間距均勻。箱盒不允許開長孔，嚴禁使用電氣焊割孔。應使用開孔器開孔，不允許開大孔接小管。
4.5.4多個接線盒在一起時，應將幾個盒梯次錯開（宜擇用一個大盒）
4.5.5接線盒盒口應向下（便于排水）穿線后將盒蓋封嚴。
4.5.6需做防火處理的箱盒應事前涂刷防火涂料，安裝后再作局部補刷。
4.6無吊頂管路
4.6.1根據設計及現場情況確定管路走向，盡量沿墻體敷設。
4.6.2無吊頂管路要求平直美觀。宜先彈出水平線、測算好線盒位置，確定后好支吊點/管卡間距，保證間距均勻，然后進行安裝。
4.6.3無吊頂管路應作防火處理，管路、箱、盒事先涂好兩道防火涂料，安裝后視情況進行補刷。
4.7伸縮縫、沉降縫線管的補償
4.7.1當設計有要求時按設計要求施工。
4.7.2一般做法：在縫體兩端用兩個大接線盒，中間用大于電線管兩個型號的厚壁鋼管聯結，單端焊死固定，另一端穿孔留出伸縮變形余量。大管內穿電線亦單端固定，另一端留于伸縮變形余量，或者使用軟管穿過跨縫鋼管。
4.8垂直布設的管路，應在不超過10m（一般為三層）處設置固定導線的拉線盒。
4.9特殊場合管路的固定：在有震動場所（地鐵站）、高壓變配電場所、速變溫場所敷設管路時固定應使用DN6mm以上的鐵脹管固定，并應用彈簧墊圈鎖死，懸吊管路應使用角鐵支架。嚴禁使用塑料脹塞、螺釘固定。
5.線槽敷設
5.1按照圖紙及現場實況確定線槽走向，高度及支吊架位置。注意做好與其它專業管線的避讓協調。
5.2支吊架間距的要求≤1000mm。
5.3線槽拐角處兩側應增加支吊架，距拐角300mm左右為宜，不大于600mm。
5.4線槽的拐角、變徑、三通處應使用專門配件，如現場加工制作時，連接處不應焊接，應采用鉚釘連接、接口要嚴實緊密。
5.5線槽沿豎井敷設時，不可以貼墻固定，應設≥50mm的支架支托。
5.6兩種以上規格的線槽并行沿墻排列時，規格較小的線槽宜排在里側，大線槽在外側。
5.7線槽引出線管時，應一孔一管，孔口與管徑一致。并用絲扣接頭固定好，不允許用電焊開孔，不允許焊接，不允許在槽蓋上開孔引管。
5.8垂直敷設的線槽，每10m（一般為三層）應設固定導線的線卡，水平分線/接線處應設固定導線的線卡。
5.9線槽敷設后，每段線槽應不少于2處接地保護，接地線應≥4mm壓接牢固。
6.防爆管路的安裝
6.1防爆管路應采用低壓流體輸送鋼管（即水煤氣管），不允許使用套接式薄壁管。
6.2防爆管路應在爆炸危險較小的環境安裝，應避開可能受到機械傷害、振動、腐蝕和受熱的地方，盡量沿防爆墻、結構墻設置。
6.3防爆管路在穿越防火分區、防爆墻體及樓板時，應采取密封措施。
6.4防爆管的接線盒、彎頭、三通及撓性軟管均應選用防爆型器件，應有Ex標志的合格產品，其密封膠墊、膠圈應規格相符，無折皺、變質。
6.5管路的螺紋加工應光滑、完整，組裝時涂導電性油脂、不允許纏麻、涂膠。進扣DN25mm管不少于5扣。DN32mm以上管不少于6扣。
6.6對于可產生冷凝水的場所，管路應有排水坡度，其低點應安裝可排除冷凝水的密封接頭。
6.7除設計有規定外聯接處不焊接金屬跨接線。每段管線應至少兩處作接地保護。接地應牢固≥4mm銅線。
6.8使用導線宜采用纜線或護套線。不宜使用絞線或散線。線徑應≥1.5mm。
6.9管線連接不允許使用倒扣連接，如連接有困難時應使用防爆活接頭，其結合口應嚴實。
6.10進入模塊、探測器、端子箱、設備箱等部位端口應用膠墊扎孔穿過，與管口密封。
7.金屬軟管敷設
7.1當線盒、線槽與設備、器件間采用金屬軟管連接時，長度不應大于2m。
7.2金屬軟管應敷設在干燥場所，不應埋入地下，不應埋入混凝土中，不應埋入墻體中。
7.3金屬軟管不應退絞，中間不應有接頭，兩端應使用金屬接頭。
7.4金屬軟管彎曲半徑應≥6倍管徑，固定間距1m，端頭、彎處應小于300mm。
7.5在無吊頂、明露場合下安裝金屬軟管時，應涂刷2道防火涂料。
8.線路敷設
8.1一般要求
8.1.1同一項目的導線應統一確定線型線色。項目過大時至少同一建筑物內的線型、線色應一致。
8.1.2火災報警系統選用的導線，其額定電壓不應低于500V。
8.1.3對主干回路、聯動控制回路，宜有備用線。
8.1.4當主干回路、聯動控制回路穿越防火區存有暴露危險時，應選用防火電纜。（如穿越防火區路段在墻體內，豎井內電纜溝道內除外）
8.1.5不同回路、不同用途、不同電壓的導線不得穿入同一管道內；同回路、同用途的導線可穿入同一管道。
8.1.6導線的絕緣電壓不應低于500V。線型和截面按設計要求，一般先用報警線采用雙絞銅鋼芯軟線截面分別為1.0和1.5。
8.2管內穿線
8.2.1穿線前應檢查管路護口是否整齊。如有遺漏和破損均應補充更換。
8.2.2放線時應使導線不扭結、不背扣。
8.2.3導線在管內不應有接頭，其接頭應在箱、盒內。
8.2.4管內導線總截面（包括線皮），不應大于管內孔口截面的40%。
8.2.5導線接頭部位應有余量。線盒內接線應≥150mm。機柜及中間接線箱應≥200mm。
8.3線槽配線
8.3.1線槽內配線的總截面（帶皮截面）不應大于線槽總截面的60%。在可拆卸蓋板的線槽內不應大于線槽總截面的75%。
8.3.2在配線分支的連接處，干線不應受到支線的橫向力。
8.3.3屏蔽電纜線路較長時，纜線接頭處宜將屏蔽層作接零或接地處理。
9.接線箱、模塊箱
9.1建筑物內每一樓層或每一防火分區應設專用接線箱，箱體宜用紅色標志，面板上應有名稱和標示，必要時裝門鎖。
9.2接線箱應安裝在豎向線路進入樓層（防火分區）處附近，其位置按設計圖確定，要便于安裝、檢查和維修。
9.3接線箱不應采用可燃材料制作。箱體采用金屬膨脹螺栓牢固固定在墻上，其垂直偏差不應大于3mm；暗裝時，箱四周應無空隙，其面板四周邊緣應緊貼墻面，箱體與建筑物，構筑物接觸部分應涂防腐漆。進出口處必須加防塵墊。箱底邊距地面高度不宜小于1.8m。
9.4導線進出箱體的線孔應光滑無毛刺，金屬箱體的線孔處，應裝設絕緣保護套。
9.5接線箱內端子對數應符合設計規定或使用要求。應按不同用途、不同電壓、電流類別等分別設置不同端子板，并將交直流不同電壓的端子板加保護罩進行隔離。并有明顯標識。
9.6箱內端子板應固定牢固，內部連線前應在此搖測絕緣電阻值，每一回路線間的絕緣電阻值應大于200MΩ。連線要平整清晰，避免交叉，每個端子的壓線不得超過2根，且不受外界應力。
9.7入、出接線箱的管線應排列整齊，管線應用管卡固定不得使接線箱受力過大，如入口處在箱體上放應加密封，防止灰塵、水流入箱內。
9.8接線箱在電纜井、吊頂內安裝時，必須留有檢修口。
10.報警設備安裝
10.1一般規定：
10.1.1火災自動報警系統的設備安裝，應按設計圖紙進行，不得隨意更改。
10.1.2安裝前，應檢查經--檢測中心檢測通過的設備證書，當地消防部門頒發的準許使用證書以及設備合格證書。
10.1.3安裝前，應具備布置平面圖、接線圖、安裝圖、系統圖以及其他必要的技術文件。
10.1.4安裝前，項目負責人和工長必須熟悉廠家的使用操作說明書等資料，熟悉圖紙。
10.1.5對已完成施工的配線工程，進行交接。并根據現場實際情況，制定安裝方案。
10.1.6由項目技術負責人對工長及施工人員布置安裝任務及質量要求，進行安全操作教育。
10.1.7安裝的設備及器材送至施工現場后，應嚴格進行開箱檢查，并按清單造冊登記，設備及器材的規格型號應符合設計要求，產品的技術文件應齊全。具有合格證和銘牌。設備外殼、漆層及內部線路、絕緣應完好，附件、備件齊全。
10.2火災探測器的安裝
10.2.1探測器的安裝定位
10.2.2點型火災探測器的安裝位置，應符合下列規定：
A.探測器至墻壁、梁邊的水平距離，不應小于0.5m；
B.探測器周圍0.5m內，不應有遮擋物；
C.探測器至空調送風口邊的水平距離，不應小于1.5m；至多孔送風頂棚孔口的水平距離，不應小于0.5m；
D.在寬度小于3m的內走道頂棚上設置探測器時，宜居中布置。感溫探測器的安裝間距，不應超過10m；感煙探測器的安裝間距，不應超過15m。探測器距端墻的距離，不應大于探測器安裝間距的一半。
10.2.3探測器一般安裝在室內頂棚上。當頂棚上有梁時，梁的間距凈距小于1m時，視為平頂棚。在梁突出頂棚的高度小于200mm的頂棚上設置探測器時，可不考慮梁對探測器保護面積的影響。當梁突出頂棚的高度在200~600mm時，應按規定圖、表確定探測器的安裝位置。當被梁隔斷的區域面積超出一只探測器的保護面積時，則應將被隔斷的區域視為一個探測區域，并應按有關規定計算探測器的設置數量。
10.2.4安裝在頂棚上的探測器邊緣距下列設施的邊緣水平間距宜保持在：
A.與照明燈具的水平凈距不應小于0.2m；
B.感溫探測器距高溫光源燈具（如碘鎢燈、容量大于100W的白灼燈等）的凈距不應小于0.5m；
C.距風扇的凈距不宜小于1.5m；
D.距不突出的揚聲器凈距不應小于0.1m；
E.與各種自動噴水滅火噴頭凈距不應小于0.3m；
F.距多孔送風頂棚孔口的凈距不應小于0.5m，至空調風口邊的水平距離不應小于1.5m；
G.與防火門、防火卷簾的間距，一般在1~2m的適當位置。
10.2.5房間被書架、設備或隔斷等分隔，其頂部至頂棚或梁的距離小于房間凈高的5%時，則每個被隔開的部分應至少安裝一只探測器。
10.2.6當房屋頂部有熱屏障時，感煙探測器下表面至頂棚的距離應符合下表的規定：
感煙探測器下表面距頂棚（或屋頂）的距離
|
探測器的安裝高度h （m） |
感煙探測器下表面距頂棚（或屋頂）的距離d（mm） |
|||||
|
頂棚（或屋頂）坡度θ |
||||||
|
θ≤15゜ |
15゜<θ≤30゜ |
θ>30゜ |
||||
|
-小 |
-大 |
-小 |
-大 |
-小 |
-大 |
|
|
h≤6 |
30 |
200 |
200 |
300 |
300 |
500 |
|
6<h≤8 |
70 |
250 |
250 |
400 |
400 |
600 |
|
8<h≤10 |
100 |
300 |
300 |
500 |
500 |
700 |
|
10<h≤12 |
150 |
350 |
350 |
600 |
600 |
800 |
10.2.7探測器宜水平安裝，如必須傾斜安裝時，傾斜角不應大于45°。
10.2.8在廚房、開水房、浴室等房間連接的走廊安裝探測器時，應避開其入口邊緣1.5m安裝。
10.2.9探測器的固定
A.探測器的固定，主要是底座的固定。先安裝探測器的底座，待整個火災報警系統全部安裝完畢時，-后安裝探測器。
B.探測器一般有兩個螺釘固定在固定盒上。應根據探測器的固定螺栓的間距和螺栓的直徑選擇相配套的固定盒。應采用鋼質固定盒。
C.探測器暗裝施工時，應根據施工圖中探測器位置和有關規定，確定探測器的實際位置，固定盒及配管一并埋入到樓板層內，施工方法參見鋼管暗敷設的有關內容。使用鋼管配線時，管路應連接成一導電通路。
D.吊頂內安裝探測器，固定盒安裝在頂板上面，根據探測器的安裝位置，先在頂板上鉆個小孔，根據孔的位置，將固定盒與配管連接好，配至小孔位置，將配管固定在吊頂的龍骨上或吊頂內的支、吊架上。固定盒應緊貼在頂板上面，然后對頂板上的小孔擴大，擴大面積不應大于固定盒的面積，然后對頂板上的小孔擴大，擴大面積不應大于固定盒的面積。施工方法參見鋼管明敷和管內穿線的有關內容。
10.2.10探測器的安裝
A.探測器底座的外接導線，應留有不小于15cm余量，入端處應有明顯標志。
B.探測器安裝時，先將預留在盒內的導線用剝線鉗剝去絕緣外皮，露出線芯10~15mm（注意不要碰掉編號套管），順時針連接在探測器底座的各級接線端上，然后將底座用配套的機螺栓牢固固定在固定盒上，并上好防潮罩。-后按設計圖要求檢查無誤，再擰上探測器頭。
C.探測器底座的穿線孔宜封堵，安裝完畢后的探測底座應采取保護措施。
D.探測器的確認燈，應面向便于人員觀察的主要入口方向。
E.探測器在即將調試時方可安裝，在安裝前應要妥善保管，并應采取防塵、防潮、防腐蝕措施。
10.2.11線型火災探測器和可燃氣體探測器等有特殊安裝要求的探測器，應符合現行有關--、行業標準的規定以及生產廠家技術說明書的要求。
10.2.12按層（或區域）、房間號進行編碼。探測器的編碼號應與實際的層、房間一致。
10.2.13可以在房門上方或建筑物其他明顯部位安裝探測器的門燈顯示器，用于探測器報警時的重復顯示。門燈安裝需選用相配套的固定盒，預埋在門上方墻內，且不應突出墻體裝飾。
10.3 手動火災報警按鈕的安裝
10.3.1報警區域內每個樓層或每個防火分區，應至少設置一只手動火災報警按鈕。從一個防火分區內的任何位置至-鄰近的一個手動火災報警按鈕的步行距離，不應大于30m。
10.3.2手動火災報警按鈕應設置在明顯和便于操作的部位，安裝在墻上距樓（地）面高度1.3~1.5m處，且應有明顯的標志。同層高度應一致。
10.3.3手動火災報警按鈕的安裝基本上與火災探測器相同，需要用相配套的固定盒安裝。應安裝牢固，并不得傾斜。
10.3.4手動火災報警按鈕的編碼應正確無誤。
10.4 聲光報警器、警鈴的安裝
10.4.1聲光報警器和警鈴是火災報警的光和音響設備，一般應安裝在門口、走廊和樓梯等人員眾多的場所，應安裝在明顯的位置。其音響能在樓層或防火分區內任何一處都能聽見。
10.4.2警鈴應安裝在室內墻上距樓（地）面1.5m以上（宜1.7m高度）。安裝方法可參見電氣照明器具安裝中電鈴安裝的內容。警鈴的固定螺絲上要加彈簧墊片。

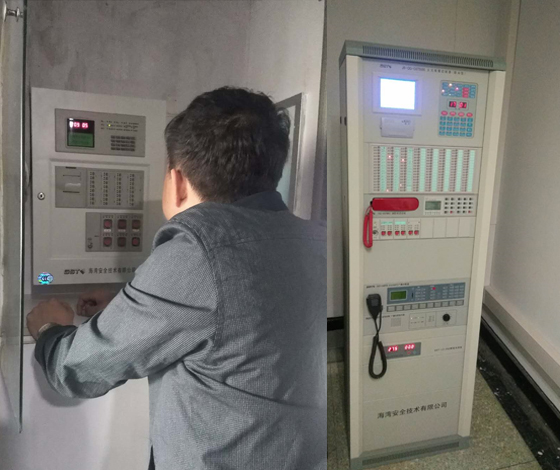

10.5 火災報警控制器的安裝
10.5.1火災報警控制器（以下簡稱控制器）在墻上安裝時，其底邊距地（樓）面高度不應小于1.5m；落地安裝時，其底宜高出地坪0.1~0.2m。靠近其門軸的側面距墻不應小于0.5m，正面操作距離不應小于1.2m。
10.5.2控制器應安裝牢固，不得傾斜。安裝在輕質墻上時，應采取加固措施，用膨脹螺栓固定，控制器重量小于30kg使用Φ8*120膨脹螺栓，大于30kg則采用Φ10*120膨脹螺栓固定。
10.5.3控制器的外部接線，應經過接線箱進入控制器。引入控制器的電纜或導線，應符合下列要求：
A.配線應整齊，避免交叉，并應固定牢靠；
B.電纜芯線和所配導線的端部，均應標明編號，并與圖紙一致，字跡清晰不易退色；
C.端子板的每個接線端，接線不得超過2根；
D.電纜芯和導線，應留有不小于20cm的余量；
E.導線應綁扎成束；
F.導線引入線穿線后，在進線管處應封堵。
10.5.4控制器的主電源引入線，應直接與消防電源連接，嚴禁使用電源插頭。主電源應有明顯標志。
10.5.5控制器的接地，應牢固，并有明顯標志。
10.5.6控制器應安裝在火警值班室或消防中心內便于操作和觀察的位置。壁掛式控制器安裝時首先根據施工圖位置，確定好控制器的具體位置，量好箱體的孔眼尺寸，在墻上劃好孔眼位置，然后進行鉆孔，孔應垂直墻面，使螺栓間的距離與控制器上孔眼位置相同。安裝控制器應平直端正，否則應調整箱體上的孔眼位置。
如果控制器安裝在支架上，應先將支架加工好，并進行防腐處理，支架上預定固定螺栓的孔眼，然后將支架裝在墻上。控制器的周圍要留有適當空間，不得有妨礙操作的障礙物。
10.5.7落地式安裝控制柜，柜下面有進線地構。柜后面板距離不應小于1m。當在一側靠墻安裝時，另一側距墻不應小于一米。控制柜正面操作距離，當設備單列布置時不應小于1.5m，雙列布置時不應小于2m，在值班人員經常工作的一面，柜前距離不應小于3m。
10.5.8控制柜、操作臺的安裝方法可參見成套配電柜（盤）及動力開關柜安裝一節的有關內容。
10.5.9各種導線管、電纜與控制器連接處應松緊適宜，不得使控制器承受機械壓力。
10.5.10控制器在特殊條件下工作時（如強磁場、強電場），應加強相應的屏蔽保護措施。
11.檢驗、報驗的要求
11.1材料設備入場檢驗
11.1.1按設計要求復核材質單、合格證、說明書、檢測報告，要求真實有效。
11.1.2直觀檢查型號、規格、數量、外觀及包裝有無損傷、銹蝕、水漬、缺陷，并查對配/附件是否齊全、配套。
11.1.3必要時應會同監理進行抽測或者試驗，并填寫試驗記錄。
11.1.4依照項目要求，對必要的材料、器件進行封樣。
11.1.5填寫檢驗報驗記錄，呈報監理/總包批準。
11.2安裝過程檢驗報驗
11.2.1按作業面、施工順序，班組進行自檢自查。
11.2.2項目部質檢員會同技術人員適時進行層面檢驗。其中關鍵項和重點部位要會同監理共同檢驗并填寫檢驗記錄。
11.2.3檢驗的重點部位
A.預埋管路、敷設及器件位置；
B.地埋管路、管井及敷設；
C.聯動回路；
D.有可能暴露管路的防火涂料。
12.調試與開通
12.1調試時機及條件
12.1.1裝修已完成，在無粉塵的環境下進行。
12.1.2其他水電專業已完或在無漏水、漏電時進行。
12.1.3消防電源正式供電，可以保證調試持續展開。
12.1.4參與聯動的設備均已安裝完畢達到可測試的條件。
12.1.5該項目的報警及聯動線路檢測合格并報監理認定。報警器件、聯動模塊均已安裝完畢。
12.1.6器件編碼表、線路接線表齊備
12.2 主機的調試
12.2.1主機的安裝應符合規范的要求，平穩、牢固、有操作空間、有檢修距離、布局合理、美觀。
12.2.2供電電源壓接入柜（不允許用插頭、用臨時線聯結）。
12.2.3保護接地≥4m㎡,接地可靠、牢固。
12.2.4主機通電后，應顯示正常；啟動自檢程序，自檢正常。
12.2.5主/備電切換試驗2次，均正常切換，并有聲光指示。
12.2.6備電運行40分鐘，其輸出電壓不低于22V，如不能保證，通知廠家予以維修更換。
12.2.7啟動聯動程序，用萬用表檢測聯動輸出端應有24V電壓輸出。
12.2.8開通應急廣播主機后，接通一個喇叭，其錄放、功效均能正常播音；抽查（搭接）2處分配盤輸出端，喇叭應能正常播音。
12.2.9開通通訊主機，接通一部電話應能正常通訊，抽查20%通訊分配盤輸出端，應有回答顯示，抽測量>20%。
12.2.10手動控制盤（柜）開通后，用萬用表搭接輸出端，應有24V電壓輸出；短接輸入端，應有回答顯示，抽測量>20%。
12.3報警器件的測試
12.3.1開通調試回路至回路遠端探測器底座測量電壓，應>22V。
12.3.2依照平面圖、編碼表，用電子編碼器對報警器件逐一編碼。
12.3.3將已編碼的報警器。，按圖紙編碼號對照安裝到指定位置。
12.3.4逐回路開通報警后，在報警主機顯示（巡檢）已安裝的探測器。
12.3.5任選取探測器進行摘頭、噴煙試驗，主機應顯示故障及火警，并有打印輸出（測試量>50%）。
12.4模塊的測試
12.4.1安裝要求同12.3（1—4）。
12.4.2輸入模塊在輸入端短接，主機柜應有顯示報警并有打印輸出（測試量>50%）。
12.4.3輸出模塊在主機柜上編碼聯動，在輸出端用萬用表測試有24V電壓輸出，在輸入端短接。，主機柜上應有回答（測試量100%）。
12.4.4輸出模塊的外聯線不允許與相關設備聯結，直至報警系統調試全部完成。
12.4.5輸出模塊的外聯線（動作命令及回答）的聯結應由設備安裝方、設備廠家及消防安裝三方技術人員確認線路壓接點后，三方負責人員在場時聯結并做好線路壓接記錄。
12.5應急廣播及通訊的測試
12.5.1安回路接通應急廣播回路，至遠端萬用表測量應有110V電壓輸出。
12.5.2分區聯動喇叭進行播音，逐個監聽響度，響度達不到要求的進行更換。
12.5.3開通全部廣播，連續運行4小時，檢查功效發熱度及功能應符合要求。
12.5.4進行錄音試驗并播放錄音，能滿足要求。
12.5.6開通通訊機柜，任選插孔進行通訊測試，測試量>30%。
12.5.7對座機逐臺通訊，應清晰可靠。
12.6遠距離手動控制回路的測試
12.6.1手動控制回路應從控制盤至設備接線處全程測試。
12.6.2應對啟、停、運行、回答各項功能全面測試。
12.6.3測試2次以上，100%測試量，不得疏漏。
12.6.4設備接線應在系統全部調試完成后進行；應由設備安裝方、設備廠家及消防安裝三方技術人員確認線路壓接點后，在三方人員在場時壓接并做好線路壓接記錄。
