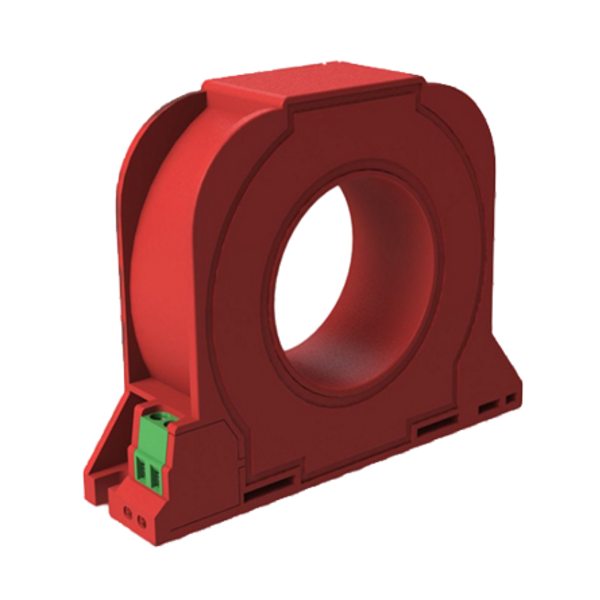

臺誼TY-Y4穿心式5剩余電流互感器安裝性能特點及技術參數說明
一、TY-Y4穿心式5剩余電流互感器概述

穿心式電流互感器主要用于電纜電路環境中，其結構簡單、體積小巧、應用靈活，并根據主回路所用的電纜規格有多種穿心孔徑相對應，本系列產品能夠滿足0.2級，0.5級，1級等不同精度的技術要求；同時，還可以滿足新國標對平衡特性的嚴苛要求，不平衡電流輸出值亦可以優于30mA，10mA,5mA,甚至于3mA，大大降低由主回路電流磁場干擾而引起的誤報警，為設備的可靠性提供了充分的保障。優異先進的制作工藝流程。保證了其準確度等級，可靠性等技術要求，本系列產品滿足GB14287.2-2014的要求。
二、TY-Y4穿心式5剩余電流互感器性能特點

穿芯結構、阻燃性環氣樹脂澆注，穩定性好

采用高導磁鎳鋼或納米晶，線性度好、靈敏度高

優異的平衡特性、并具有極強的抗電磁場干擾能力
三、TY-Y4穿心式5剩余電流互感器選型及參數
型號     內徑mm     過線電流A     檢測介質     外形尺寸（寬×深×高）
TY-Z45     Φ45     100     電纜     108×28×83
TY-Z65     Φ65     225     電纜     128×30×105
TY-Z80     Φ80     400     電纜     160×32×128
TY-Z1535     150×35     225     銅排     231×32×86
TY-Z1935     190×35     400     銅排     271×32×86
TY-Z2446     240×46     630     銅排     327×35×102


工作頻率     50～400Hz
額定輸出     10mA～5A
測量范圍     10%ln～130%ln
額定輸出     0～1V（A或）0～0.25mA
比值差     ≤±0.1%
相位差     ≤±0.1分
介質強度     2.5KV/1mA/1min
絕緣電阻     DC500V/1000Ma/min
外殼     ABS,阻燃等級94-V0
骨架     PBT
鐵芯     鎳剛或納米晶
內部結構     環保型環氧樹脂澆注
施工方案     螺絲固定
工作溫度     -12℃～+45℃
環境濕度     ≤85%
接線方式     端子型屏蔽絞線1.5米
